MEDIA NAV — интегрированная мультимедийная навигационная система от Renault. ШТАТНО устанавливается в Renault Duster, Sandero II, Logan II, Dokker, Lodgy, Clio IV, Captur. При помощи MEDIA NAV — вы можете:
- прослушивать аудиозаписи с мобильных устройств через Bluetooth или разьемы USB/jack;
- прослушивать радио и сохранять станции;
- общаться по телефону с использованием функции «свободные руки»;
- добраться, куда Вам нужно, по проложенному навигатором маршруту;
- опрелить Ваше месторасположение.
Media Nav на выходе использует TDF8546, четырехканальный суперэффективный усилитель класса AB, работающий при напряжении 6 В. Четыре канала, работающие при различных уровнях сигнала. Выходная мощность 4 x 25W (14,4 В, THD 10%, 4 Ом). Напряжение питания: от 6 до 18 В.
В сети много разрозненных распиновок, но в них не попадается подробного описания узкого разъема на 24 контакта и маленького на 8. Обычно пишут про 12-контактный, где питание и акустика.

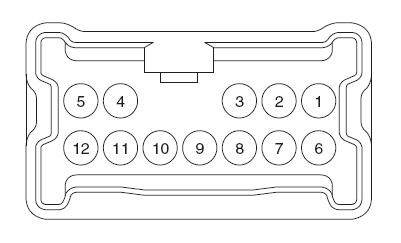

12-контактный разъем (основной)
1 — плюсовой контакт левого заднего динамика
2 — плюсовой контакт левого переднего динамика
3 — плюсовой контакт правого переднего динамика
4 — висит в воздухе, зарезервирован
5 — +12В с аккумулятора
6 — минус левого заднего динамика
7 — минус левого переднего динамика
8 — минус правого переднего динамика
9 — плюс правого переднего динамика
10 — минус правого заднего динамика
11 — в воздухе, тоже резерв
12 — общий минус

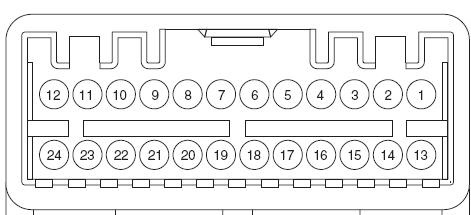

24-пиновый дополнительный разъем
1 — на этот контакт приходит плюс 12В если включена подсветка приборов. Включает подсветку кнопок + — и Power на Медианав. Работает даже если на сам прибор питание не подается.
2 — на этот контакт подается плюс 12В если включено зажигание. Если нет напряжения на этом контакте через некоторое время около 20-25 минут MediaNav Evolution отключается
3 — сюда приходит +12В с коробки передач, если рычаг переключения в позиции R
4 — висит в воздухе
5 — TX сервисного порта звукового чипа — это не проверял, в колодке не подключен
6 — RX сервисного порта звукового чипа — это не проверял, в колодке не подключен
7 — сигнал внешнего микрофона
8 — + питания внешнего микрофона
9 — +6В для питания штатной камеры — питание подается только если есть 12В на контакте 3
10 — плюсовой сигнальный провод штатной камеры
11 — плюс второго линейного входа (данный вход блокируется программно)
12 — включает второй линейный вход, если он разблокирован программно при замыкании на массу
13 — приходит сигнал скорости откуда-то из приборной панели. Влияет на регулировку громкости в зависимости от скорости
14 — подается +12В при наличии зажигания
15 — CAN шина
16 — CAN шина
17 — в воздухе
18 — в воздухе
19 — минус внешнего микрофона
20 — в воздухе
21 — минус для питания камеры (без помех)
22 — минус сигнала камеры
23 — минус второго линейного входа
24 — минус для экрана второго линейного входа
Выхода для сабвуфера в этой магнитоле НЕТ.
