Подогреватель служит для подогрева дизельного двигателя транспортного средства перед его запуском в условиях низкой температуры. Данное устройство может использоваться на любых видах автотранспорта, имеющих жидкую систему охлаждения, таких как грузовые автомашины, автобусы, спецтехника и пр.
Устройство и принцип работы 14ТС-10

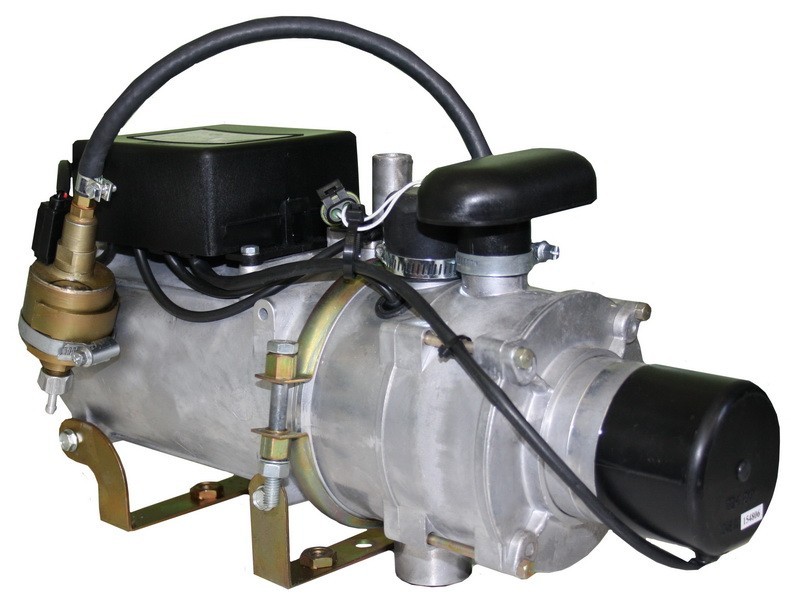

Прибор 14ТС 10 представляет собой специальное устройство, встраиваемое в разрыв контура системы жидкого охлаждения двигателя. Конструктивно он состоит из корпуса, в котором расположена камера сгорания, встроенный теплообменник и электронасос. Включение и контроль за работой подогревателя осуществляет управляющий блок с выносным пультом. Подогреватель подключается к топливной системе и бортовой электросети автомашины.
При сгорании топлива в камере подогревателя выделяется тепло, которое передается теплообменнику. Проходящая сквозь него жидкость нагревается и, с помощью встроенного насоса, циркулирует в системе водяного охлаждения двигателя. Процесс работы камеры контролируется индикатором горения. Достигнув заданного предела температуры нагрева (80°C) горение прекращается и устройство начинает остывать. Нагретая жидкость продолжает циркулировать в системе.
Автоматическая работа 14TC-10 осуществляется по одной из выбранных программ: экономной или предпусковой. В первом случае длительность рабочего цикла продолжается 8 часов при небольшой мощности, во втором нагрев происходит за 3 часа на максимальной мощности.
Основные режимы работы 14ТС-10-24
С помощью регулятора на выносном пульте можно выбрать один из трех возможных режимов работы прибора, регулируемых управляющим блоком:
- Малый – обеспечивается нагрев жидкости до 80°C.
- Средний – нагрев осуществляется выше 75°C по предпусковой или более 55°C – по экономной программе.
- Полный – до 70°C по предпусковой или до 55°C – по экономной программе.
В случае снижения температуры до 55°C устройство автоматически переключается в режимы «Полный» при предпусковой или «Средний» при экономной программе. Блок осуществляет предварительную и текущую диагностику 14ТС-10, а также управление заданными рабочими режимами. С помощью выносного пульта включается устройство, выбираются режимы работы и контролируются его параметры.
Коды выдаваемых ошибок и методы их устранения
К характерной особенности устройства 14ТС-10 относится возможность самостоятельного диагностирования оператором возникающих проблем по миганию светодиода, находящегося на пульте управления. При запуске и нормальном функционировании подогревателя светодиод горит постоянно. В отключенном состоянии светодиод не горит. Если устройство не включается, нужно проверить поступление топлива и электропитания через предохранители 5А и 25А.
При возникновении какой-либо неисправности в ходе работы устройства светодиод начинает моргать определенное количество раз. По числу вспышек (от 1 до 10) оператор может определить конкретную проблему и способы ее решения, руководствуясь следующей информацией:
- Теплообменник нагрелся выше допустимых пределов. Температурный датчики и сигнализатор перегрева выдают показания более 102°С. Необходимо проверить насос циркуляции и целостность охлаждающей системы. Показания температурного датчика и сигнализатора перегрева отличаются более чем на 20°С. В таком случае нужно проверить их исправность и поменять при необходимости. Провести проверку работоспособности насоса;
- Закончилось число попыток включения устройства. Провести проверку подачи топлива в устройство. Дополнительно рекомендуется осмотреть трубопроводы поступления воздуха и отвода выхлопных газов камеры сгорания;
- Периодическое затухание пламени. Проверить поступление топлива в подогреватель, а также работоспособность воздухопроводной системы камеры сгорания. Если устройство включается, следует убедиться в исправности индикатора горения и поменять неисправный. Фильтр очистки топлива мог засориться. Требуется его осмотреть, прочистить или заменить;
- Отказ свечи накаливания или поломка мотора воздухонагнетателя. Провести проверку исправности свечи накаливания, при выявлении дефектов – заменить. Провести проверку исправности воздухонагнетателя и целостность его электропроводки. При выявлении дефектов требуется замена двигателя;
- Нарушения в работе индикатора пламени. Выполнить осмотр целостности электропроводки, замерить тестером сопротивление на контактах в разъемной колодке индикатора. Если данный параметр превышает 90 Ом – произошел обрыв, если менее 10 Ом – замыкание. В таких случаях потребуется замена индикатора;
- Неисправны температурный датчик или сигнализатор перегрева. Необходимо осмотреть состояние соединительных электропроводов. Замерить уровень напряжения на выходе датчиков, которое имеет прямую зависимость от величины температуры: 0°С соответствует значению напряжения на выходе 2,73В, повышение на каждый градус приводит к увеличению выходного напряжения на 10мВ. Неисправные датчики следует поменять;
- Не работает циркулярный насос. Проверить электропровода и разъем подключения циркулярного насоса, его состояние и работоспособность. Неисправный узел сменить. Провести проверку исправность реле включения насоса, при выявлении дефектов – поменять. Проверить функционирование топливного насоса и его соединительные электропровода, при выявлении дефектов произвести замену;
- Нарушена связь управляющего блока с выносным пультом. Осмотреть состояние разъемов и целостности электропроводов, соединяющих управляющий блок с пультом. Нарушения в соединениях исправить;
- Повышенный или пониженный уровень отключающего напряжения. Проверить состояние аккумулятора, регулятора напряжения и электропроводов бортовой сети автомобиля. Замерить напряжение на входе в устройство, уровень которого должен показывать не ниже 20В и не превышать 30,8В;
- Превышение времени на включение работы вентиляции. Устройство плохо охлаждается за установленное время. Требуется проверить достаточное поступление воздуха в камеру, а также исправность индикатора горения. При выявлении дефектов провести замену.
Эти данные рекомендуется хранить в автомобиле для быстрой идентификации возникшей проблемы и ее решения.
